下载器
接线方法
下载接口留有4pin排针，至少连接3pin，分别是GND DIO CLK,3v3可以不接，如图所示：
软件配置

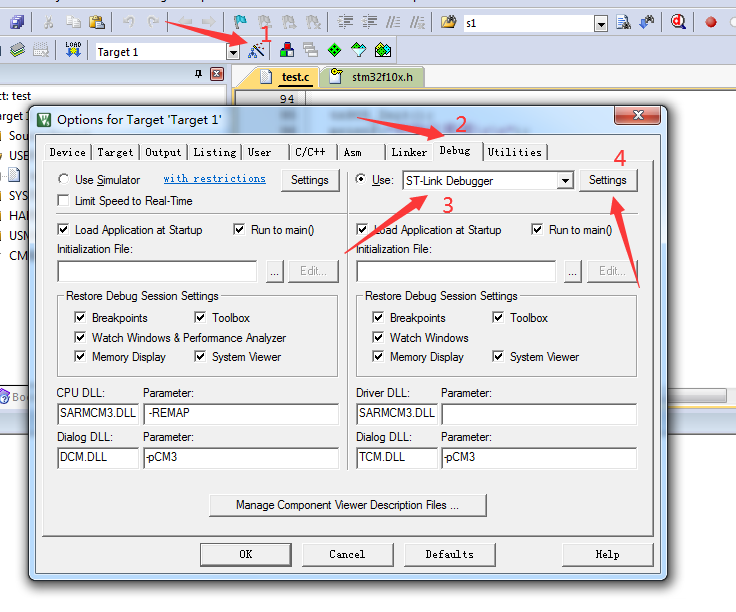

下载器线接好后（驱动安装参考1.2节），给开发板插入电源并开机，下载器接入电脑，打开一个KEIL例程文件，进行如下配置：
注意：第3步是选择我们的下载器，我们选择ST-link Debugger。

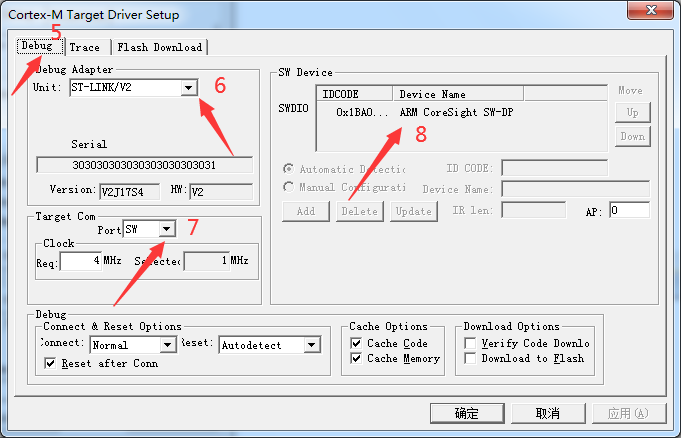

第4步后进入到如下界面：
注意：如果第8步和图中不一致，则有可能是如下原因导致：
- 下载器驱动没有安装成功；
- 下载器连接线有问题或者线序不对；
- 下载器没有接入电脑；
- 开发板没有接入电源并开机；

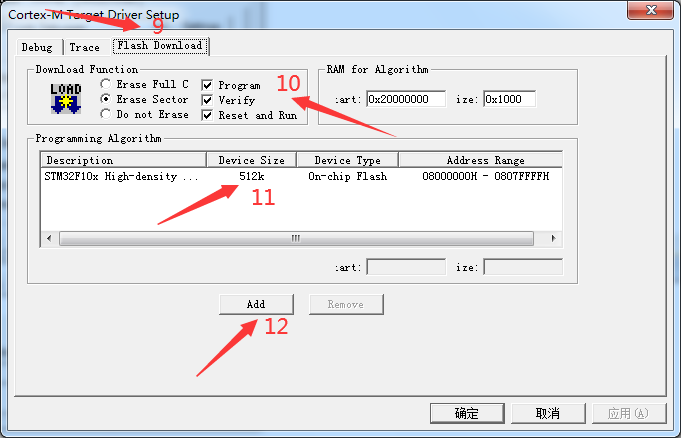

解决好第8步问题后进入如下界面：
注意：如果第11步没有内容，则应该点击12步去添加，选择第11步中的内容。
一路点击确定，配置完成；
