1.5.3 EDP

• 产品与设备的创建
  创建产品：https://open.iot.10086.cn/doc/multiprotocol/book/get-start/product&device/product-create.html
  创建设备：https://open.iot.10086.cn/doc/multiprotocol/book/get-start/product&device/device-create/single-device.html
• 协议初识
  https://open.iot.10086.cn/doc/multiprotocol/book/develop/edp/device/introduce.html
• 需要下载的资料
  程序代码\麒麟座开发板\麒麟座V3.2\2.kyLin-V3.2-OneNET-裸机-基础例程\1.ESP8266-EDP_TYPE3-LED
  程序代码\麒麟座开发板\麒麟座V3.2\2.kyLin-V3.2-OneNET-裸机-基础例程\19.EDP-例程
• 设备登陆
  1.打开工程stm32f103.uvprojx

2.打开工程目录下OneNET->onenet.c文件，修改第42行、44行的设备登陆参数，分别对应设备ID、APIKEY

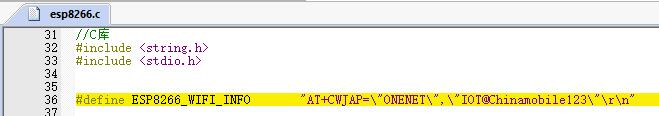

3.打开工程目录下的net_device->esp8266.c文件，修改第36行的AP连接参数

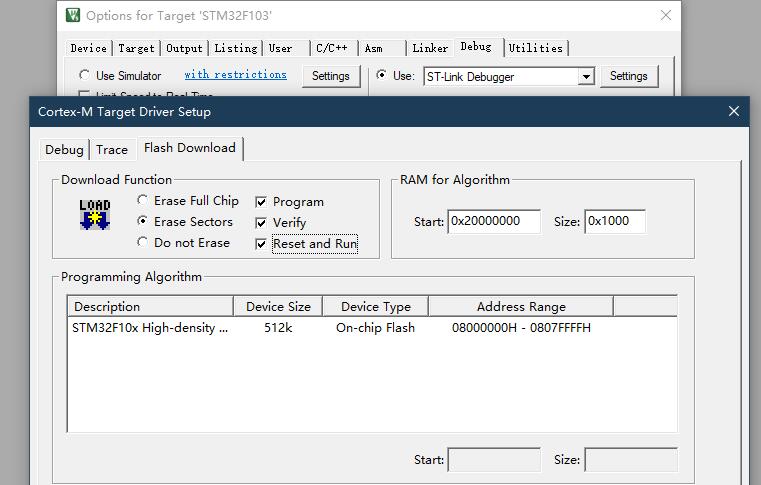

4.配置MDK下载方式

5.编译、下载代码到目标板

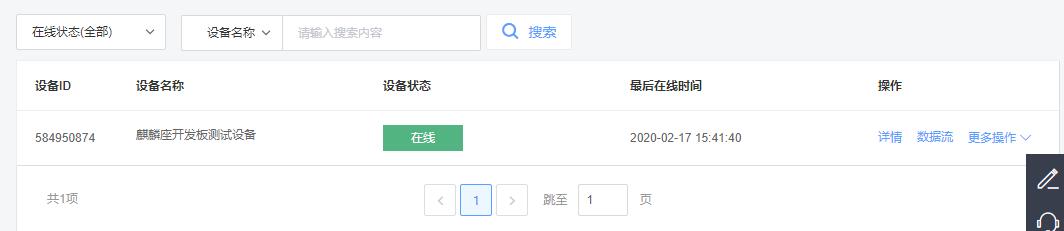

6.给目标板上电，观察该设备在OneNET上的在线情况

• 数据上传

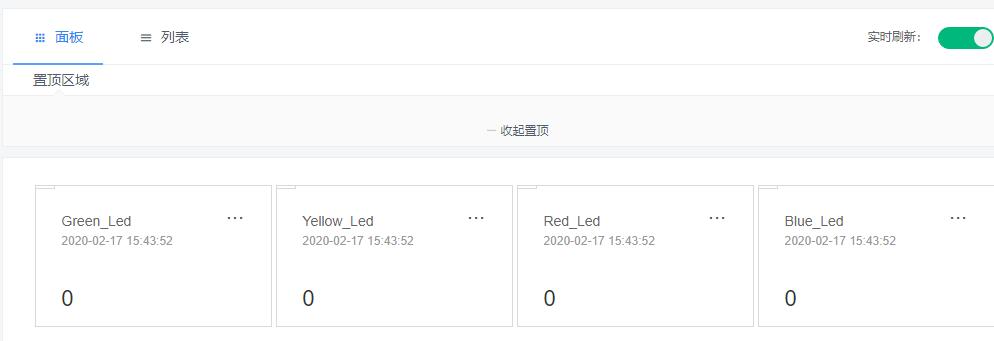

  当设备登陆成功之后，会以5秒的时间间隔自动上传当前4个LED的亮灭状态，0代表关，1代表开

• 命令下发

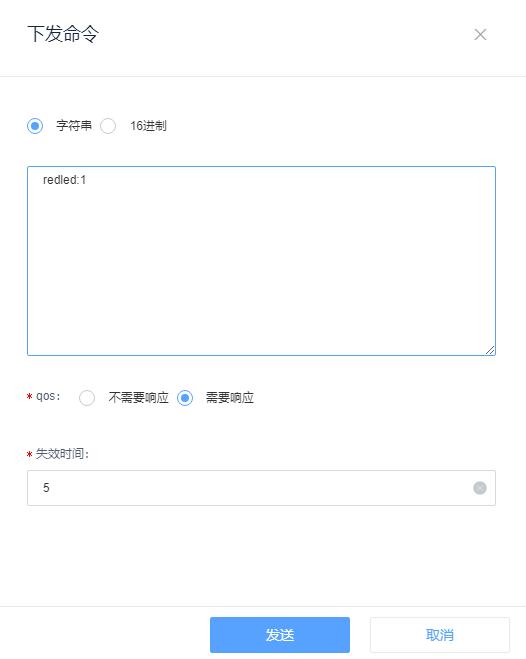

  在OneNET网页端或者使用API接口方式，填写命令 redled:1 即可

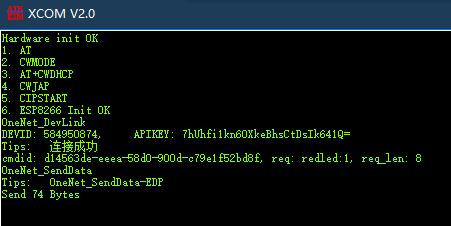

设备在收到命令后会通过串口打印出来并执行命令动作

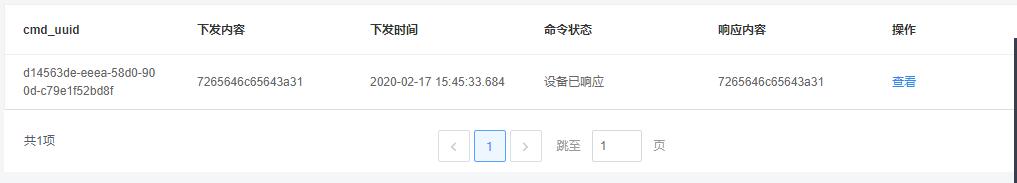

在OneNET页面上也能够看到设备对命令的响应

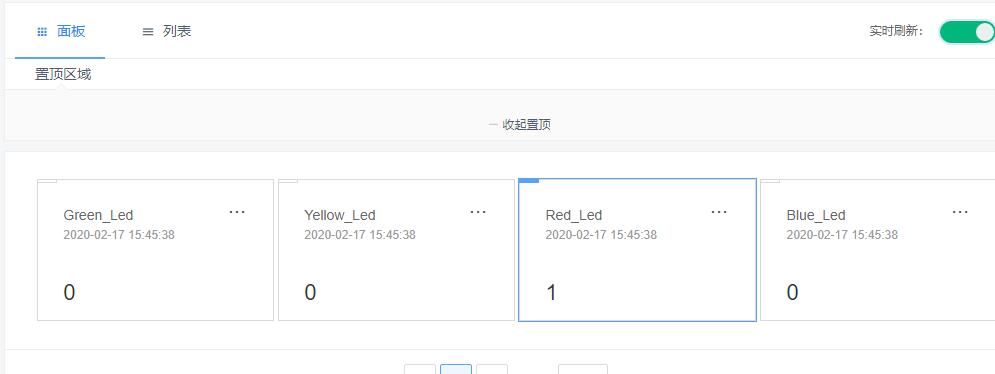

在设备数据流里也能够看到数据点的变化

• 心跳维持
  直接向平台发送心跳数据 0xC0 0x00 两个字节即可
  平台收到心跳维持后会想设备回复心跳响应 0xD0 0x00 两个字节

• 数据转发
  打开 19.EDP-例程 文件，里边有一个例程、一个EDP模拟软件和使用说明

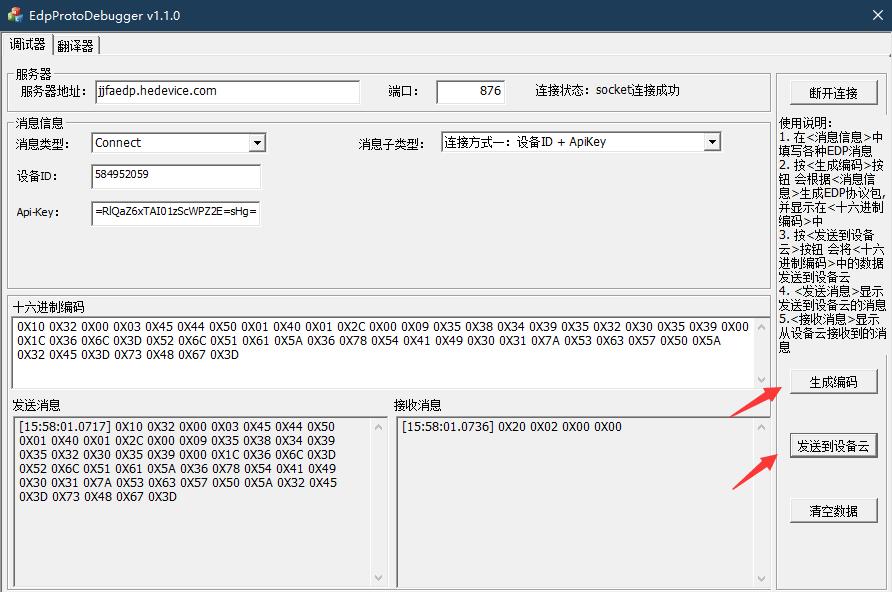

先打开EDP模拟软件EdpProtoDebugger-v1.1.0.exe，然后配置登陆信息，点击生成编码，点击发送到设备云即可

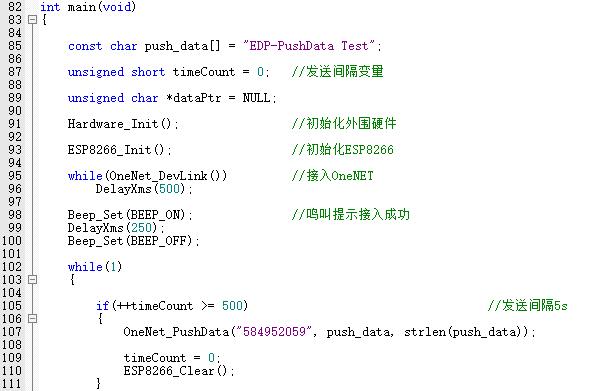

然后打开例程，按照 设备登陆 小节修改相关信息；然后打开main.c文件85行和107行，例程在设备登陆成功之后，向一个设备(以设备ID为准) 以5秒的间隔时间发送一条消息

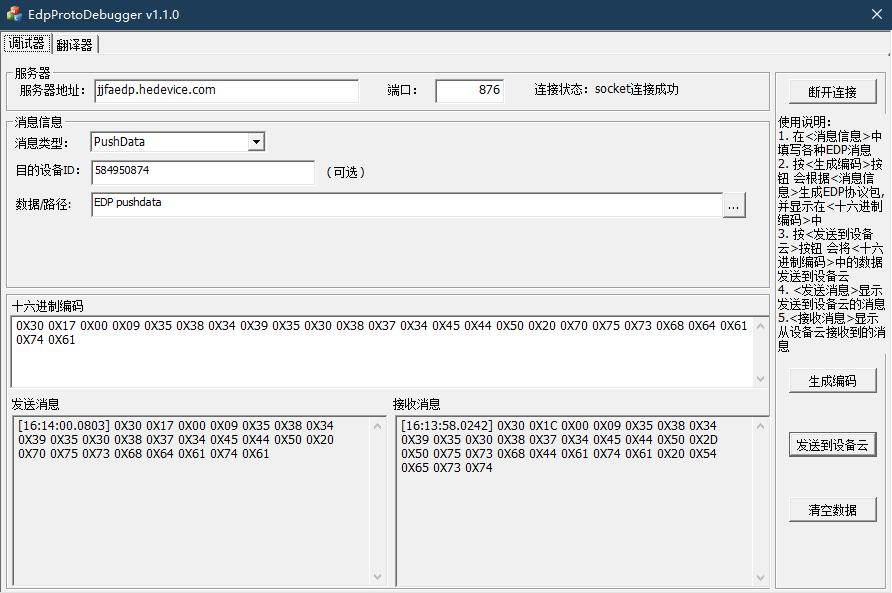

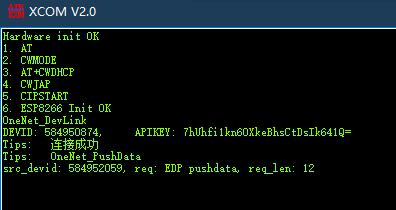

然后在模拟软件上就能看到设备发送过来的消息了，也可以在消息类型下拉栏选择“PushData”，填好目标板的设备ID将消息发送给设备

• 例程移植
  以FreeRTOS例程为例

core：硬件平台相关启动代码，不同平台需替换
FreeRTOS：RTOS相关代码，需移植到对应硬件平台使用
fwlib：硬件平台相关底层驱动，不同平台需替换
mcu_fun：硬件平台驱动中间件，其他平台下可自行实现或不用该中间件
driver：属于硬件平台驱动，不同平台需要自行实现
hardware：外设硬件驱动，根据实际硬件编写相应驱动程序
user：主逻辑代码，主要实现用户应用
net_task：网络相关任务，不需要修改，但可以调整数据上传间隔、心跳维持时间间隔
OneNET：与OneNET数据交互应用层，无需修改
net_protocol：协议层，只需修改H文件里边内存分配规则即可
net_device：网络模组驱动层，需根据实际硬件来编写对应的驱动代码
