应用长连接

1. 服务概述

2. 服务地址

3. 客户端鉴权

4. 消息通信主题

1. 服务概述

应用长连接是提供点对点通信的服务，可实现应用设备数据的实时获取和控制命令下发，适用于设备操作频繁，对交互性、时效性要求比较高的应用场景，如智能家居APP、大屏应用等，可以减少网络请求次数和流量开销。

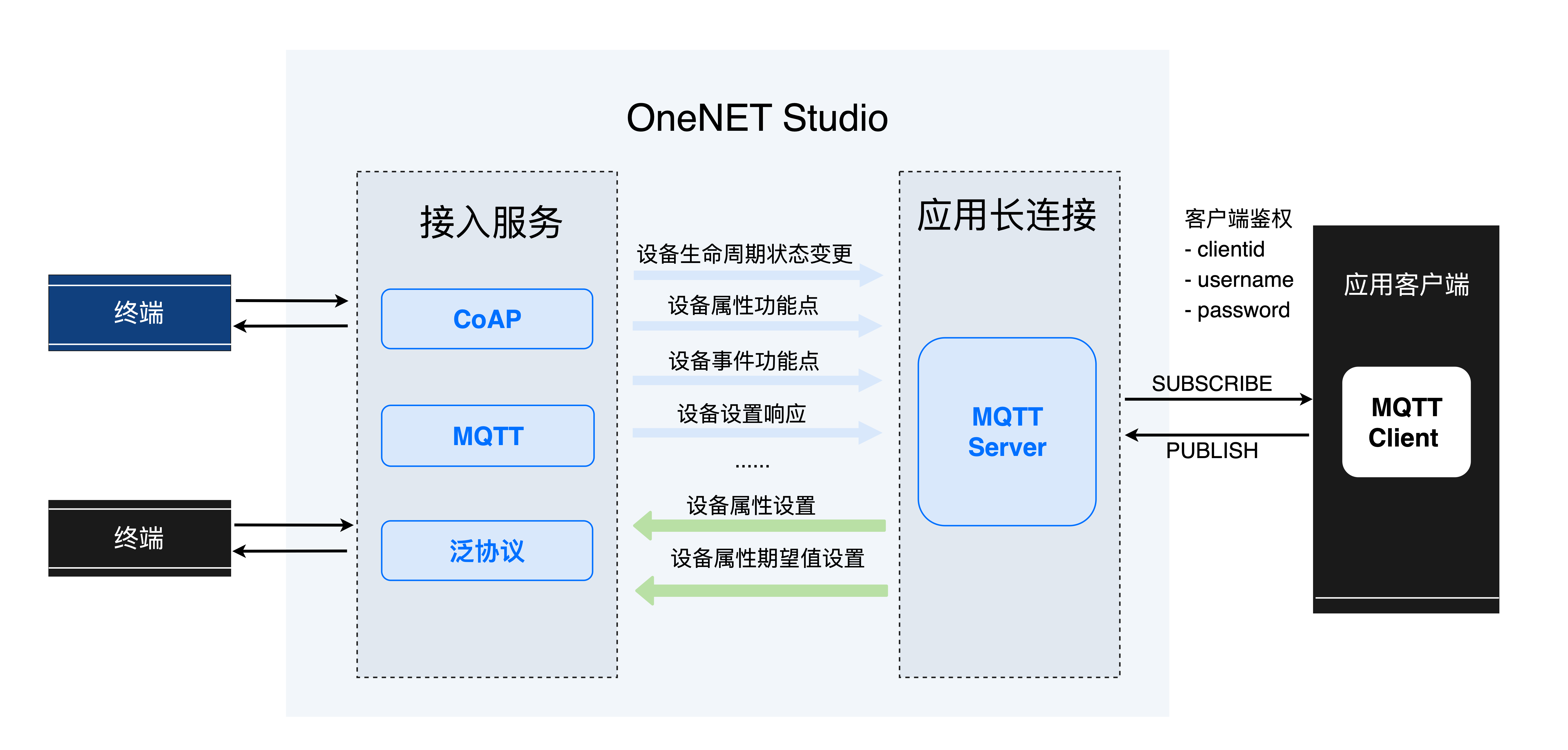

图 1 应用长连接通信流程

应用长连接采用MQTT协议进行通信，每个应用客户端作为一个MQTT Client，平台作为MQTT Server，通信流程可概括为建立连接、订阅主题、接收消息并处理、发布消息四个步骤。

  • 建立连接：
    • 应用客户端创建MQTT Client，设置clineid、username、password鉴权参数。
    • 应用客户端设置keepalive、协议版本、tls等连接会话参数。
  • 订阅主题
    • 根据应用场景需求，客户端订阅系统主题，目前提供设备生命周期状态变更、设备属性功能点、设备事件功能点及属性设置响应4种类型主题。
    • 系统通信主题以单设备作为发布和订阅的层级。
  • 接收消息并处理
    • 设备发生状态更改或者上报数据后，平台将消息推送给订阅该通道的客户端，客户端对数据进行处理。
    • 应用长连接不提供消息缓存功能，对于需要获取项目设备全量数据，支持消息缓存的应用场景，建议使用HTTP推送或消息队列MQ。
  • 发布消息
    • 用户可通过向指定主题发布消息，实现对设备的属性设置及属性期望值设置。

2. 服务地址

应用长连接支持标准 MQTT V3.1.1 版本，接入服务地址如下：

地址端口证书说明
183.230.102.11625002-tcp非加密端口

3. 客户端鉴权说明

应用客户端与平台建立连接时，平台会对MQTT Client设置的clienid，username，password参数信息进行鉴权，目前平台支持用户维度和项目分组维度两种鉴权方式。鉴权参数如下表所示：

参数说明
clientid应用客户端自定义，每个clientid在平台保持唯一，避免信息重复可不设置，由系统自动生成
username目前支持两种类型：
基于用户权限订阅 userid/{userId}
基于项目分组订阅 projectid/{projectId}/groupid/{groupId} 项目ID、分组ID作为变量参数
password安全鉴权参数，username参数值作为安全鉴权计算中的res策略值参与运算

4. 消息通信主题

客户端只能订阅当前账号权限下的设备主题，服务提供主题列表如下所示：

TOPIC说明可订阅可发布
$sys/{productId}/{deviceName}/thing/lifecycle设备生命周期状态更改√
$sys/{productId}/{deviceName}/thing/property设备属性上报√
$sys/{productId}/{deviceName}/thing/event设备事件上报√
$sys/{productId}/{deviceName}/thing/property/set设备属性设置√
$sys/{productId}/{deviceName}/thing/property/desired/set设备属性期望值设置√
$sys/{productId}/{deviceName}/thing/property/set/reply设备属性设置响应√
设备生命周期数据
Topic：$sys/{productId}/{deviceName}/thing/lifecycle

Message：{
    "productId": "00001",
    "deviceName": "iot-0001",
    "messageType": "lifecycle",
    "data":  {
        "status": "online",
        "time": 1524448722123
    }
}
设备属性功能点上报：
Topic：$sys/{product_id}/{device_name}/thing/property

Message: {
    "productId": "00001",
    "deviceName": "iot-0001",
    "messageType": "notify",
    "notifyType": "property",
    "data": {
        "id":  "12345",
        "params": {
            "Power": {
                "value": "on",
                "time": 1524448722123
            },
            "WF": {
                "value": 23.6,
                "time": 1524448722123
            ｝
        ｝
    }
}
设备事件功能点上报：
Topic：$sys/{product_id}/{device_name}/thing/event

Message: {
    "productId": "00001",
    "deviceName": "iot-0001",
    "messageType": "notify",
    "notifyType": "event",
    "data": {
        "id": "123",
        "version": "1.0",
        "params": {
            "identifier1":{
                "value": {
                    "Power": "on",
                    "WF": "2"
                },
                "time": 1524448722123
            },
            "identifier2": {
                "value": {
                    "Power": "on",
                    "WF": "2"
                },
                "time": 1524448722123
            }
        }
    }
}
设备属性设置
Topic：$sys/{product_id}/{device_name}/thing/property/set

Message： {
    "requestId": "8906582E6722409AA6C40E7863B733A5",
    "data": {
        "version": "1.0",  // 可选，不填默认为1.0
        "params": {        // 属性设置，必须为对
            "temperature":"30.5"
        }
    }
}
设备属性期望值设置
Topic：$sys/{product_id}/{device_name}/thing/property/desired/set

Message： {
    "requestId": "8906582E6722409AA6C40E7863B733A5",
    "data": {
        "version": "1.0",  // 可选，不填默认为1.0
        "params": {        // 属性设置，必须为对
            "temperature":"30.5"
        }
    }
}
设备属性设置响应
Topic：$sys/{product_id}/{device_name}/thing/property/set/reply

成功响应：
{
    "requestId": "8906582E6722409AA6C40E7863B733A5", //用户自定义id
    "success": true,
}

失败响应：
{
    "requestId": "8906582E6722409AA6C40E7863B733A5",
    "code":  "deviceNotFound",
    "msg": "device does not exist",
    "success": false
}
