本节以M5310A模组，LwM2M接入协议为例，演示数据解析功能的使用流程。
创建产品
按照平台创建产品操作步骤，创建一个名称为后视镜、节点类型为直连设备、接入协议为LwM2M、数据协议为透传/自定义的产品，如图所示。
开发产品物模型
产品物模型管理页面，添加一个标识符为humi的浮点型功能点、标识符为temp的整数型功能点。
设备数据上报测试
单个功能点上报测试
产品数据解析功能页面，按照如下示例完成上行解析函数的编写。
/**
* 示例数据：
* 设备属性上报
* 传入参数：
* 0x01010007 命令类型[1字节]+消息id[1字节]+数据值[2字节]
* 输出格式：
* {"method":"thing.property.post", "version":"1.0", "id":"1", "params":{"temp": { "value": 2.0 } }}
*/
var COMMAND_POST = 0x01 // 属性上报
var THING_PROP_POST_METHOD = 'thing.property.post'
function rawDataToJson (rawData) {
var uint8Array = new Uint8Array(rawData.length)
for (var i = 0; i < rawData.length; i++) {
uint8Array[i] = rawData[i] & 0xff
}
var dataView = new DataView(uint8Array.buffer, 0)
var jsonMap = { 'version': '1.0' }
var fHead = uint8Array[0] // 读取第一个字节为command命令
if (fHead === COMMAND_POST) {
jsonMap['method'] = THING_PROP_POST_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
var value = dataView.getInt16(2)
jsonMap['params'] = {
'temp': {
'value': value
}
}
}
return jsonMap
}
function jsonToRawData (json) {}

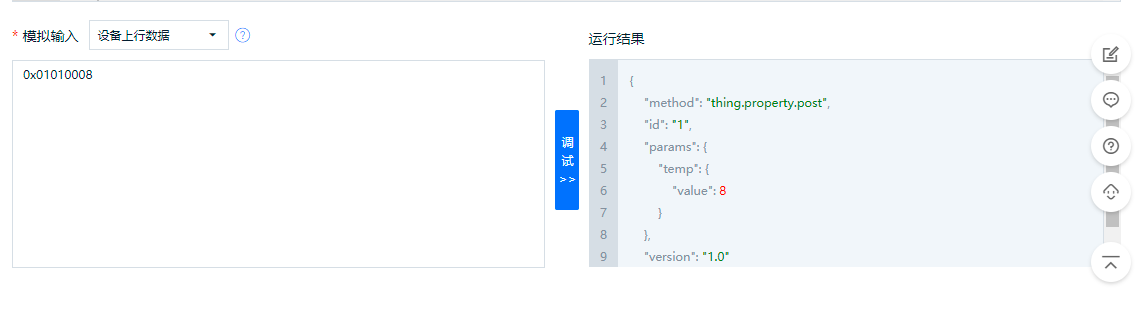

使用平台在线脚本调试工具，完成脚本上行函数调试并发布脚本。（模拟输入类型选择设备上行数据，输入数据为0x01010008）
数据值：0x01010008
- 01代表属性上报报文，01为消息id，0008为功能点temp的上报值
- 命令类型[1字节]+消息id[1字节]+数据值[2字节]
设备使用5310模组上报数据，如下为模组AT指令（他模组指令登录可参考模组手册和咨询模组技术人员）。
AT //模组返回ok，mcu和模组通信成功
AT+CSQ //查询信号，一般12-31，数值越大越好。一般为20左右
AT+CEREG? //网络附着情况，返回0,1为附着到网络
AT+MIPLCREATEEX="183.230.102.118:5683",0 //创建实体
AT+MIPLADDOBJ=0,20,2,"11",0,1 //订阅对象
AT+MIPLDISCOVERRSP=0,20,1,1,"0" //订阅资源
AT+MIPLOPEN=0,86400,30//登录
AT+MIPLNOTIFY=0,0,20,0,0,6,4,"01010008",0,0,18 //上报数据
- 01代表属性上报报文，01为消息id，0008为功能点temp的上报值
多个功能点上报测试
产品数据解析功能页面，按照如下示例修改上行解析函数，增加多个功能点的解析处理。
var COMMAND_POST = 0x01 // 属性上报
var COMMAND_EVENT = 0x02 // 事件上报
var COMMAND_PACK = 0x03 // 批量上报
var COMMAND_HISTORY = 0x04 // 历史上报
var COMMAND_POST_REPLY = 0x00 // 上报数据返回结果
var COMMAND_SET = 0x05 // 属性设置设备返回结果
var COMMAND_SET_REPLY = 0x15 // 属性设置设备返回结果
var COMMAND_GET = 0x06 // 属性获取
var COMMAND_GET_REPLY = 0x16 // 属性获取返回
var THING_PROP_POST_METHOD = 'thing.property.post'
var THING_EVENT_POST_METHOD = 'thing.event.post'
var THING_PACK_POST_METHOD = 'thing.pack.post'
var THING_HISOTORY_METHOD = 'thing.history.post'
var THING_POST_REPLY_METHOD = 'thing.post.reply'
var THING_PROP_SET_METHOD = 'thing.property.set'
var THING_PROP_SET_REPLY_METHOD = 'thing.property.set.reply'
var THING_PROP_GET_METHOD = 'thing.property.get'
var THING_PROP_GET_REPLY_METHOD = 'thing.property.get.reply'
/**
* 示例数据：
* 设备属性上报
* 传入参数：
* 0x01010007 命令类型[1字节]+消息id[1字节]+数据值[2字节]
* 输出格式：
* {"method":"thing.property.post", "version":"1.0", "id":"1", "params":{"temp": { "value": 2.0 } }}
*/
function rawDataToJson (rawData) {
var uint8Array = new Uint8Array(rawData.length)
for (var i = 0; i < rawData.length; i++) {
uint8Array[i] = rawData[i] & 0xff
}
var dataView = new DataView(uint8Array.buffer, 0)
var jsonMap = { 'version': '1.0' }
var fHead = uint8Array[0] // 读取第一个字节为command命令
if (fHead === COMMAND_POST) {
jsonMap['method'] = THING_PROP_POST_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
var value = dataView.getInt16(2)
jsonMap['params'] = {
'temp': {
'value': value
}
}
} else if(fHead == COMMAND_PACK) {
jsonMap['method'] = THING_PACK_POST_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
var value = dataView.getInt16(2)
jsonMap['params'] = [{
'properties': {
'humi': [{
'value': value/10,
'time': Date.now()
}],
"temp":[{
"value":dataView.getInt16(4),
'time': Date.now()
}]
}
}]
} else if(fHead == COMMAND_HISTORY) {
jsonMap['method'] = THING_HISOTORY_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
var value = dataView.getInt16(2)
//value = value、
jsonMap['params'] = [{
'properties': {
'power': [{
'value': value,
'time': Date.now()
}]
}
}]
} else if (fHead === COMMAND_SET_REPLY) {
jsonMap['method'] = THING_PROP_SET_REPLY_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
jsonMap['code'] = dataView.getUint8(2)
jsonMap['msg'] = jsonMap['code'] ? 'success' : 'failed'
jsonMap['data'] = {
'temp': dataView.getInt16(2)
}
} else if (fHead === COMMAND_GET_REPLY) {
jsonMap['method'] = THING_PROP_GET_REPLY_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
jsonMap['code'] = '' + dataView.getUint8(2)
jsonMap['msg'] = jsonMap['code'] ? 'success' : 'failed'
jsonMap['data'] = {
'power': dataView.getUint16(3)
}
}
return jsonMap
}
function jsonToRawData (json) {}

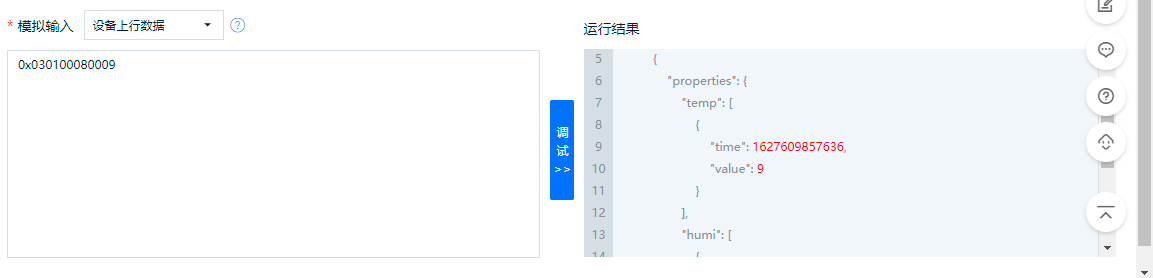

使用平台在线脚本调试工具，完成脚本上行函数调试并发布脚本（模拟输入类型选择设备上行数据，输入数据为0x030100080009。
数据值：0x030100080009
- 01代表属性上报报文，01为消息id，0008为功能点humi的上报值，0009为功能点temp的上报值
模组上行指令改为：
AT+MIPLNOTIFY=0,0,20,0,0,6,4,"030100080009",0,0,18
- 01代表属性上报报文，01为消息id，0008为功能点humi的上报值，0009为功能点temp的上报值
平台命令下发测试
产品数据解析功能页面，按照如下示例完成下行转换函数的编写。
var COMMAND_POST = 0x01 // 属性上报
var COMMAND_EVENT = 0x02 // 事件上报
var COMMAND_PACK = 0x03 // 批量上报
var COMMAND_HISTORY = 0x04 // 历史上报
var COMMAND_POST_REPLY = 0x00 // 上报数据返回结果
var COMMAND_SET = 0x05 // 属性设置设备返回结果
var COMMAND_SET_REPLY = 0x15 // 属性设置设备返回结果
var COMMAND_GET = 0x06 // 属性获取
var COMMAND_GET_REPLY = 0x16 // 属性获取返回
var COMMAND_SERVICE =0x07 //服务下发
var COMMAND_SERVICE_REPLY =0x17 //服务回复
var THING_PROP_POST_METHOD = 'thing.property.post'
var THING_EVENT_POST_METHOD = 'thing.event.post'
var THING_PACK_POST_METHOD = 'thing.pack.post'
var THING_HISOTORY_METHOD = 'thing.history.post'
var THING_POST_REPLY_METHOD = 'thing.post.reply'
var THING_PROP_SET_METHOD = 'thing.property.set'
var THING_PROP_SET_REPLY_METHOD = 'thing.property.set.reply'
var THING_PROP_GET_METHOD = 'thing.property.get'
var THING_PROP_GET_REPLY_METHOD = 'thing.property.get.reply'
/**
*
* 示例数据：
* 属性设置返回结果：
* 传入参数：
* 0x1502010008 命令类型[1字节]+消息id[1字节]+执行结果[1字节]+数据值[2字节]
* 输出结果：
* {"id":"2", "code":"200", "msg": "success", "data":{ "power": 8 }}
*
*/
function rawDataToJson (rawData) {
var uint8Array = new Uint8Array(rawData.length)
for (var i = 0; i < rawData.length; i++) {
uint8Array[i] = rawData[i] & 0xff
}
var dataView = new DataView(uint8Array.buffer, 0)
var jsonMap = { 'version': '1.0' }
var fHead = uint8Array[0] // 读取第一个字节为command命令
(fHead === COMMAND_SET_REPLY) {
jsonMap['method'] = THING_PROP_SET_REPLY_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
jsonMap['code'] = dataView.getUint8(2)
jsonMap['msg'] = jsonMap['code'] ? 'success' : 'failed'
jsonMap['data'] = {
'temp': dataView.getInt16(2)
}
} else if (fHead === COMMAND_GET_REPLY) {
jsonMap['method'] = THING_PROP_GET_REPLY_METHOD
jsonMap['id'] = '' + dataView.getInt8(1)
jsonMap['code'] = '' + dataView.getUint8(2)
jsonMap['msg'] = jsonMap['code'] ? 'success' : 'failed'
jsonMap['data'] = {
'power': dataView.getUint16(3)
}
} else if(fHead === COMMAND_SERVICE_REPLY) {
// 命令类型[1] + 消息ID[1] + 执行结果[1字节] + 服务类型[1字节] + 参数1[1字节]
jsonMap['id'] = '' + dataView.getInt8(1)
jsonMap['code'] = 200
var serviceName = 'cmd'
jsonMap['method'] = 'thing.service.' + serviceName + '.reply'
jsonMap['data'] = {
'fan1': '1234' // 回复的参数
}
}
return jsonMap
}
/**
* 示例数据
* 下发属性设置指令：
* 传入参数：
* {"method":"thing.property.set", "version": "1.0", "id": 2, "params":{ "power": 8 }}
* 输出结果：
* 0x05020008 命令类型[1字节]+消息id[1字节]+数据值[2字节]
*
*/
function jsonToRawData (json) {
var method = json['method']
var id = json['id']
var payloadArray = []
if (method === THING_PROP_SET_METHOD) // 属性设置。
{
var params = json['params']
var temp = params['temp']
var humi = params['humi']
payloadArray = payloadArray.concat(buffer_uint8(COMMAND_SET)) // command字段。
payloadArray = payloadArray.concat(buffer_uint8(parseInt(id))) // 消息id
payloadArray = payloadArray.concat(buffer_int16(parseInt(temp))) // 消息值
payloadArray = payloadArray.concat(buffer_uint8(COMMAND_SET)) // command字段。
payloadArray = payloadArray.concat(buffer_uint8(parseInt(id))) // 消息id
payloadArray = payloadArray.concat(buffer_int16(parseInt(humi))) // 消息值
} else if (method === THING_PROP_GET_METHOD) {
var params = json['params']
payloadArray = payloadArray.concat(buffer_uint8(COMMAND_GET)) // command字段。
payloadArray = payloadArray.concat(buffer_uint8(parseInt(id)))
payloadArray = payloadArray.concat(buffer_uint8(params.length))
} else if (method === THING_POST_REPLY_METHOD) {
var code = json['code']
var value = code === 200 ? 1 : 0
payloadArray = payloadArray.concat(buffer_uint8(COMMAND_POST_REPLY)) // 命令码
payloadArray = payloadArray.concat(buffer_uint8(parseInt(id))) // 消息id
payloadArray = payloadArray.concat(buffer_uint8(value)) // 消息值
} else if(method.startsWith('thing.service')){
// 命令类型[1] + 消息ID[1] + 服务类型[1字节] + 服务参数1[2字节] + 服务参数2[2字节]
var params = json['params']
var serviceName = 1
var cmd1 = params['cmd1']
payloadArray = payloadArray.concat(buffer_uint8(COMMAND_SERVICE)) // command字段。
payloadArray = payloadArray.concat(buffer_uint8(parseInt(id))) // 消息id
payloadArray = payloadArray.concat(buffer_uint8(parseInt(serviceName))) // 消息类型
payloadArray = payloadArray.concat(buffer_int16(parseInt(cmd1))) // 消息类型
}
return payloadArray
}
//将8位无符号整形转换为byte数组
function buffer_uint8(value) {
var uint8Array = new Uint8Array(1);
var dataView = new DataView(uint8Array.buffer);
dataView.setUint8(0, value);
return [].slice.call(uint8Array);
}
//将16位无符号整形转换为byte数组
function buffer_int16 (value) {
var uint8Array = new Uint8Array(2)
var dv = new DataView(uint8Array.buffer, 0)
dv.setInt16(0, value)
return [].slice.call(uint8Array)
}
属性设置测试
「运维监控」下选择设备调试功能，调试页面选择产品下某一设备，使用应用模拟器模拟平台属性设置命令下发。
设备侧收到：
+MIPLWRITE:0,35605,20,1,0,2,16,050D0000050D0016,0
- 05代表下行设置报文，0D为消息id，000b为temp参数设置值，05代表下行设置报文，0D为消息id，
0016为humi参数设置值
设备侧回复：
AT+MIPLWRITERSP=0,35605,2
- 其中35605要和下行报文的msg id一致

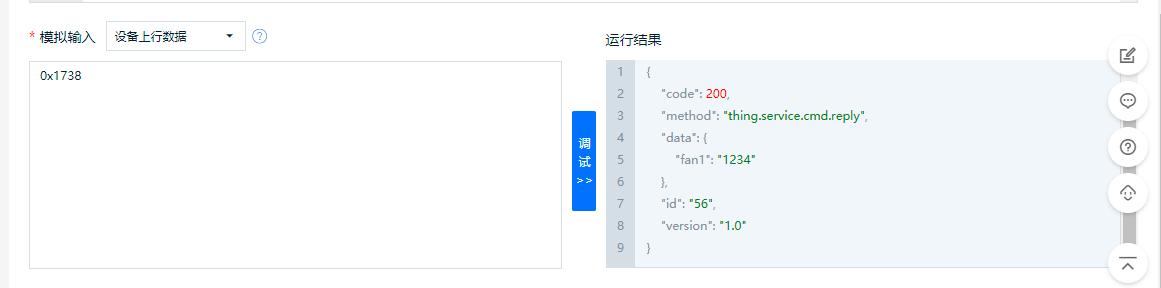

服务调用测试
功能测试前，在产品物模型下添加服务功能点，标识符cmd，调用方式同步。

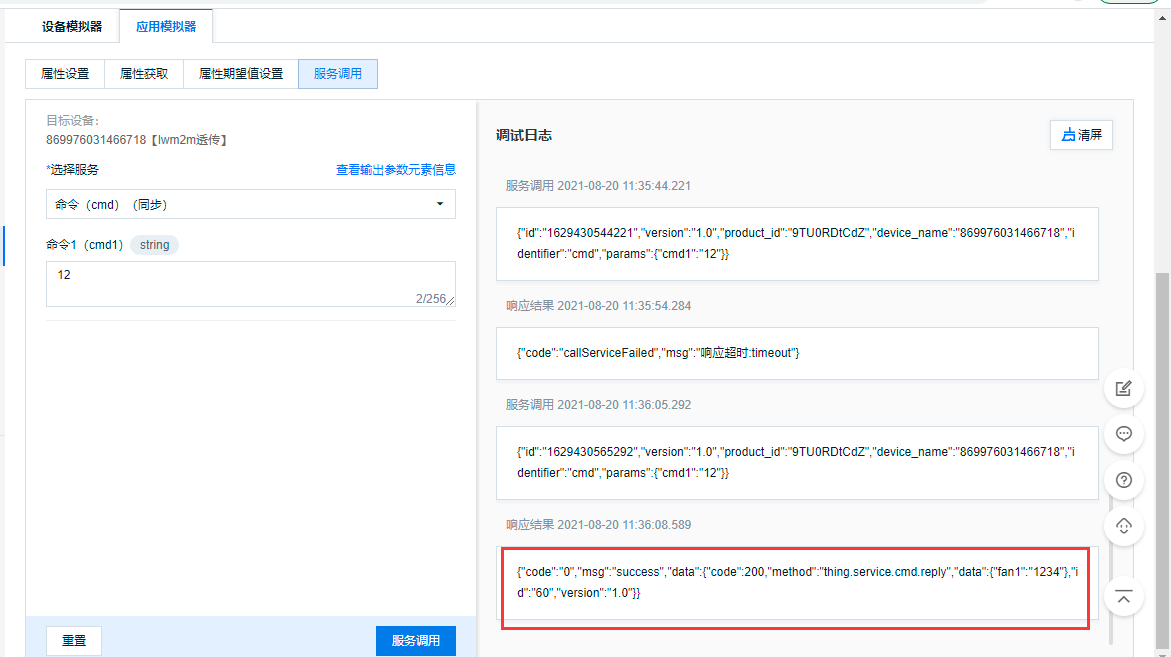

「运维监控」下选择设备调试功能，调试页面选择产品下某一设备，使用应用模拟器模拟平台服务命令下发。
设备侧收到：
+MIPLWRITE:0,27233,20,1,0,2,10,073C01000C,0
- 07代表服务调用报文，3C为消息id，01代表服务参数类型（整型、浮点型等），000C为服务参数cmd1的设置值
设备侧回复：
AT+MIPLWRITERSP=0,27233,2
AT+MIPLNOTIFY=0,0,20,1,0,6,4,"173C",0,0
- 17代表下行服务报文, 3C为消息id
