字段	说明
mnc	移动网号
mcc	移动国家号码
lac	地区区域码
cid	基站码
networkType	网络制式 1 GSM 2 CDMA 3 WCDMA 4 TD_CDMA 5 LTE
ss	信号强度
signalLength	当前基站广播信号强度
ta	移动台距以确定其发往基站的定时超前量
flag	基站信息数字进制基站信息是10进制flag写10，不填则默认为10进制；基站信息是16进制，flag必须写入16

图 3 添加系统功能点“基站定位”入口

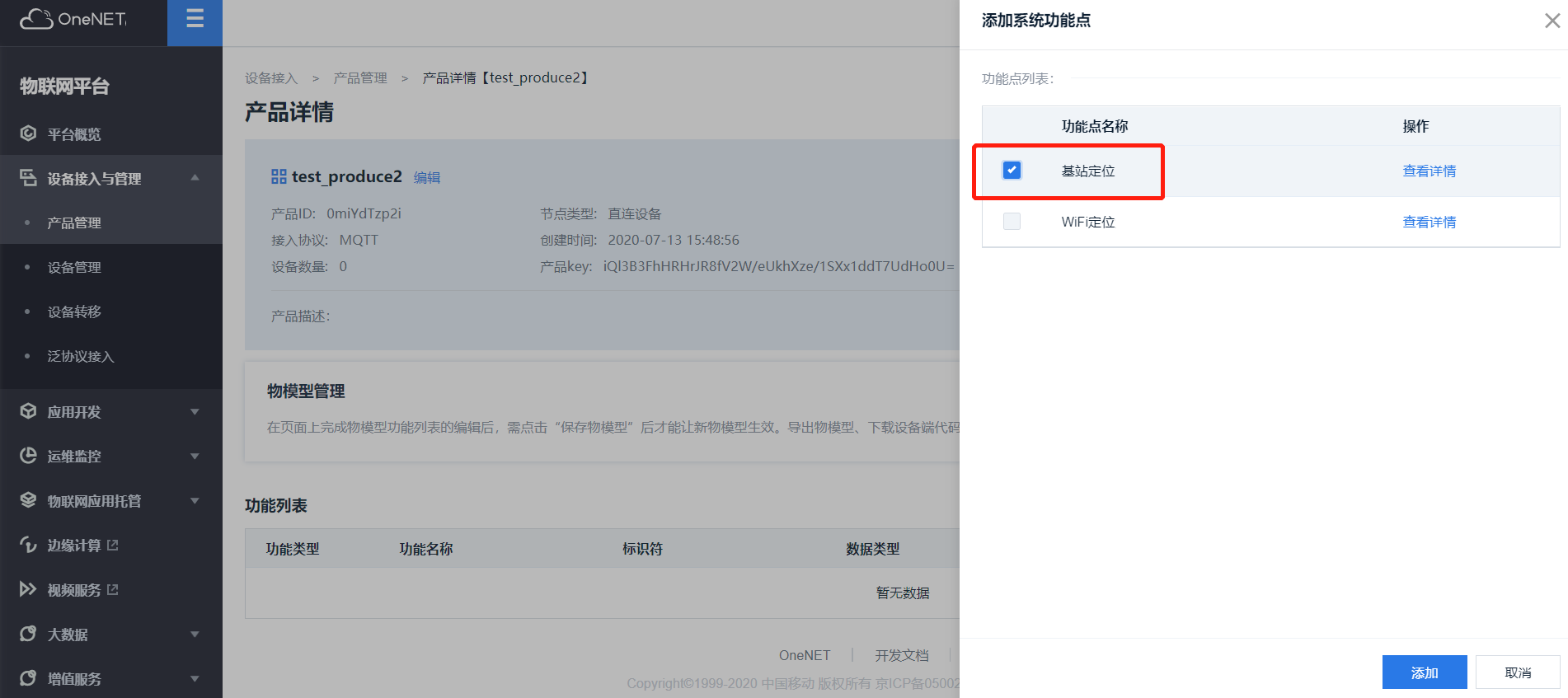

图 4 选择系统功能点“基站定位”

图 5 功能点列表

3. 数据上报（MQTT设备模拟器）

此处采用MQTT.fx模拟设备接入物联网平台。请前往mqtt.fx官网进行下载，本文档使用的是MQTT.fx Version 1.7.1客户端软件。

您也可以使用平台提供的设备调试进行上下行数据调试。

优化提示：采用多基站定位并上报数据时，基站的排列顺序不同，会产生不同精度的定位结果，建议按照设备从每个基站接收到的信号强弱（ss）排序后再上报，可提高设备定位精准度。

1）操作前提

您已经通过设备接入服务在产品下添加了相应的MQTT设备。

2）设备激活（MQTT.fx配置）

打开MQTT.fx客户端，进入客户端配置页面。

图 6 打开MQTT.fx客户端

设置Profile Name、接入地址与端口、Client ID、User Name与Password，其中参数设置方式如下：

本例为测试环境ip端口，请修改为线上环境对应的ip端口
1、加密：183.230.102.116:8883
2、不加密：218.201.45.7:1883
如果采用加密方式，需要设置SSL/TLS，选择CA certificate file，导入证书

Client ID: 设备名称（本例为：device1）
User Name：产品id （本例为：0miYdTzp2i）
Password：token（本例为：version=2018-10-31&res=products%2F0miYdTzp2i%2Fdevices%2Fdevice1&et=1598229625&method=md5&sign=mS2KenTgQwo%2BlOD6a3whFA%3D%3D）
前往token算法

图 7 MQTT.fx客户端配置

配置完成后，在配置文件下拉列表中选择配置MQTT相应项目，点击conncent，切换到开发者中心，设备在页面处于在线状态。

图 8 选择配置MQTT相应项目

图 9 设备已接入平台

图 10 设备在线

3）数据上报（MQTT.fx模拟）

订阅属性上报结果通知消息

为了确保设备上传消息确实被平台所接受处理，设备可以订阅系统topic获取属性上报结果消息，属性上报回复topic为：

$sys/{pid}/{device-name}/thing/property/post/reply

本例中topic为：$sys/0miYdTzp2i/device1/thing/property/post/reply

图 11 订阅属性上报结果通知消息

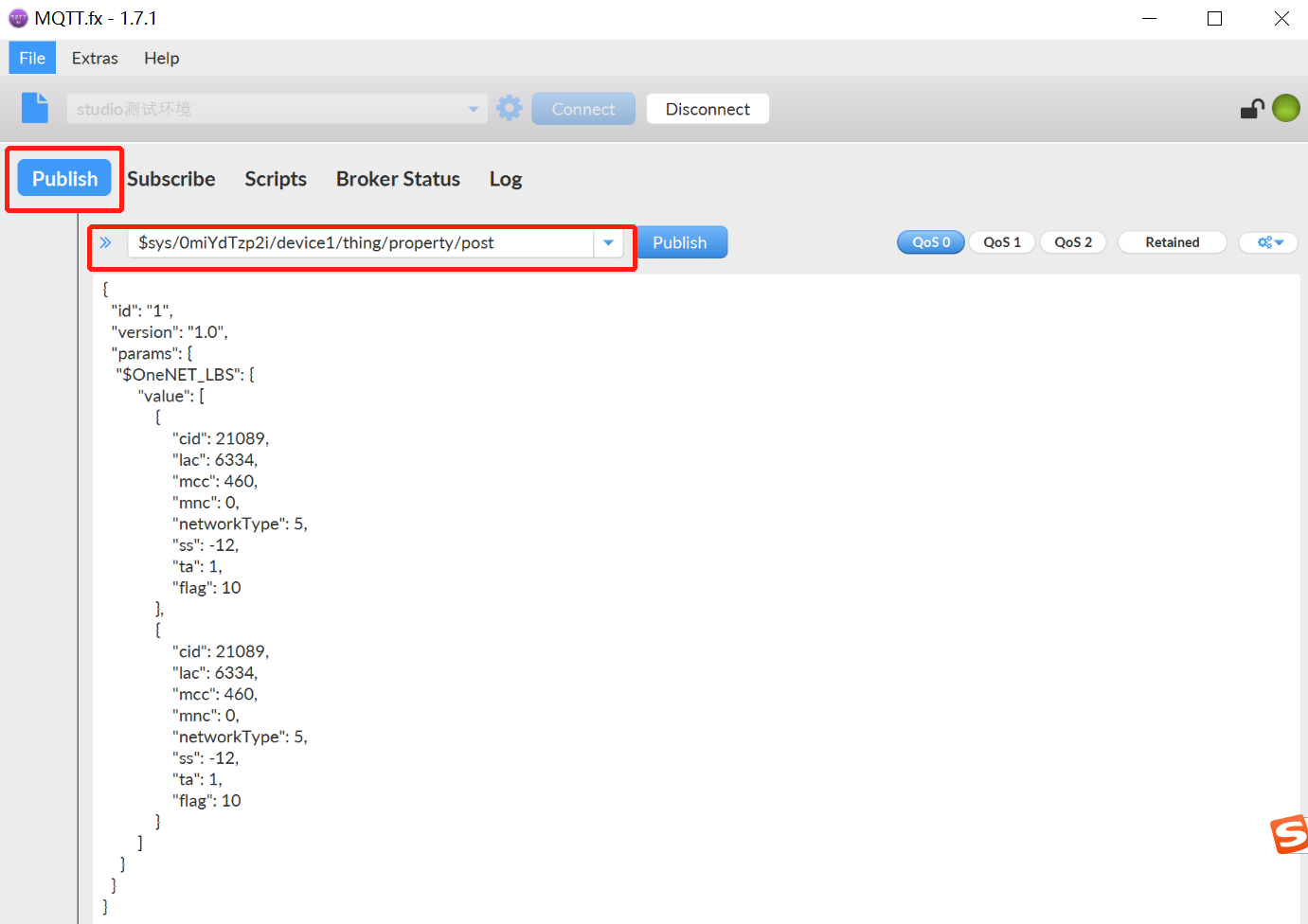

基站信息数据上报

“基站定位”系统功能点为“属性”类型，属性上报的topic为：

$sys/{pid}/{device-name}/thing/property/post

本例中topic为：$sys/0miYdTzp2i/device1/thing/property/post

上报数据成功后，订阅的属性上报会返回success。

OneJSON请求数据格式如下：

（1）单基站定位

 {
  "id": "1",
  "version": "1.0",
  "params": {
    "$OneNET_LBS": {
        "value":[{
            "cid":21089,
            "lac":6334,
            "mcc":460,
            "mnc":0,
            "networkType":5,
            "ss":-12,
            "ta":1,
            "flag":10
            }
        ]
    }
  }
}

（2）多基站定位：

 {
  "id": "1",
  "version": "1.0",
  "params": {
   "$OneNET_LBS": {
        "value": [
            {
                "cid": 21089,
                "lac": 6334,
                "mcc": 460,
                "mnc": 0,
                "networkType": 5,
                "ss": -12,
                "ta": 1,
                "flag": 10
            },
            {
                "cid": 21089,
                "lac": 6334,
                "mcc": 460,
                "mnc": 0,
                "networkType": 5,
                "ss": -12,
                "ta": 1,
                "flag": 10
            }
        ]
    }
  }
}
